PANELIZE Technical Notes #004

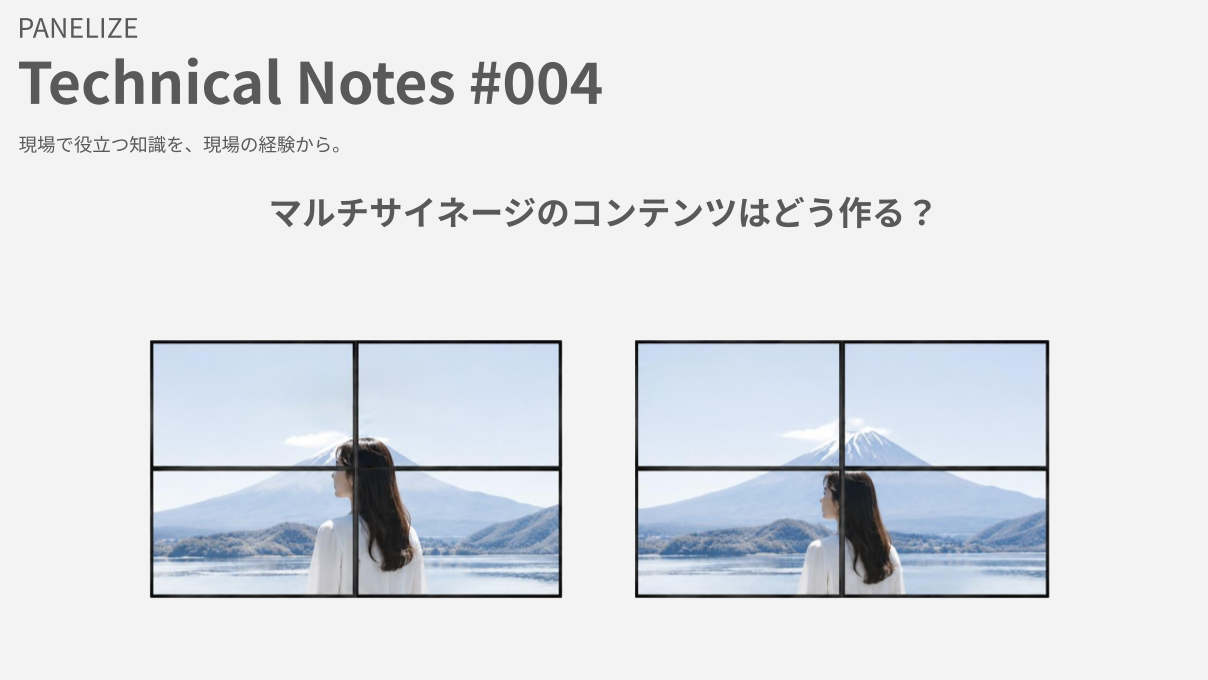

マルチサイネージのコンテンツはどう作る？

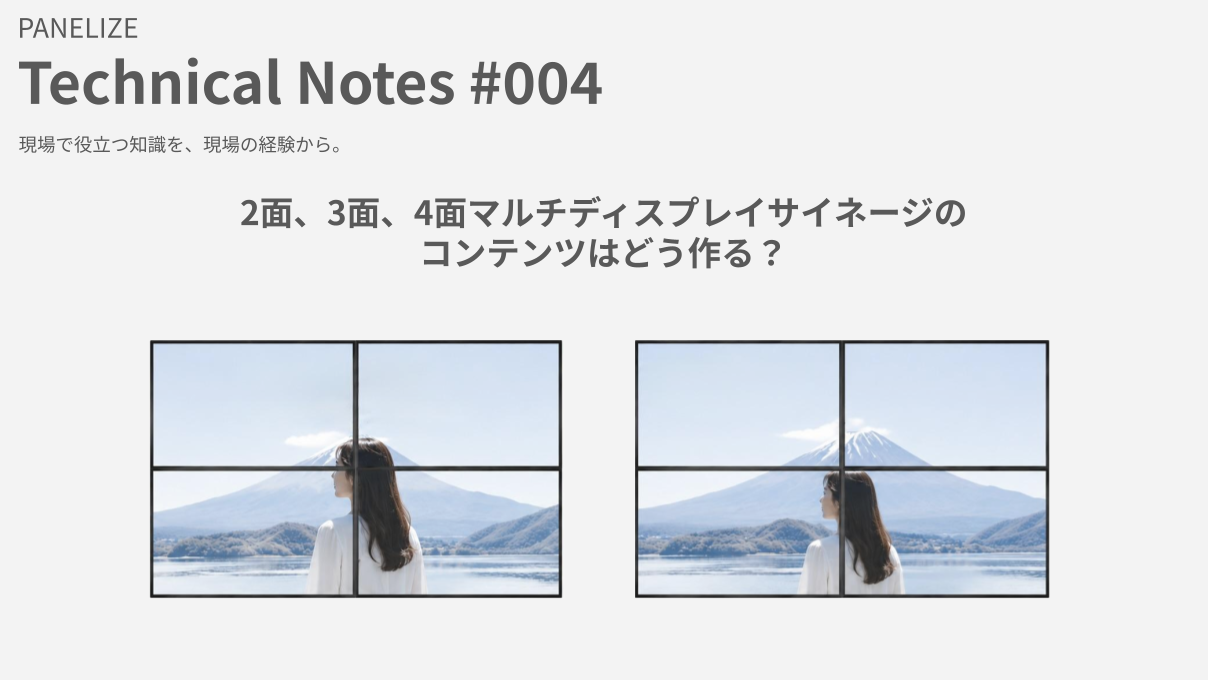

2面・3面・4面表示で失敗しないための設計と制作方法

現場で役立つ知識を、現場の経験から。

今回のテーマは、多くのお客様からご相談いただく「マルチサイネージ（マルチディスプレイ）のコンテンツ制作」です。

「3面マルチのコンテンツを作ってください」

デジタルサイネージの導入が決まると、このような依頼を制作会社へ行うケースがあります。
しかし実際には、
「何面で制作すればいいですか？」
「動画サイズは？」
「3840×1080ですか？3840×2160ですか？」
「PowerPointでも制作できますか？」
など、多くの疑問が発生します。

インターネットで調べても、

• マルチサイネージとは
• ビデオウォールとは
• ベゼルとは

といった説明は数多くありますが、
「実際にコンテンツをどう制作すればよいのか」
まで詳しく解説した記事はほとんどありません。

この記事で扱うマルチサイネージ

この記事で紹介するのは、HDMIデイジーチェーンやHDMI分配器を利用した一般的なマルチサイネージ構成です。
一方で、
各ディスプレイへ個別にAndroid STBを接続し、ネットワーク時刻を利用して同期再生するシステムについては対象としていません。
どちらも複数画面を同期表示するという点では同じですが、コンテンツ制作の考え方や表示方法が異なるためです。
本記事では、最も多く採用されている「1つの映像を複数画面へ分割表示するマルチサイネージ」について解説していきます。

コンテンツ制作を始める前に確認するチェックリスト

「マルチサイネージ用のコンテンツを制作してください。」
この依頼だけでは、実は制作を始めることはできません。
私たちも、お客様や制作会社と打ち合わせを行う際には、最初に以下の内容をまとめて確認しています。

一番重要なのは「制作ソフト」ではありません

マルチサイネージの話になると、
「Photoshopで作りますか？」
「After Effectsですか？」
という質問をいただくことがあります。
もちろん制作ソフトも重要ですが、最初に決めるべきなのは制作ソフトではありません。
最初に決めるべきなのは、
「どの機器で表示するのか」
です。
ここを決めないまま制作を始めてしまうと、完成後にコンテンツサイズそのものを作り直すケースもあります。

2面だから3840×1080とは限りません

実はここが多くの方が誤解しやすいポイントです。
「2面マルチだから3840×1080で制作すればいい。」
必ずしもこの考え方が正しいとは限りません。
理由は表示機器によってコンテンツの分割方法が異なるためです。

例えばPANELIZEではHDMI出力を2系統搭載したSTBを採用できるため、2面マルチ専用のファームウェアを適用することで、3840×1080の映像を左右1920×1080ずつ切り出して表示できます。
また、HDMIデイジーチェーンでも同様の考え方で表示できる構成があります。

一方で一般的な1入力4出力のHDMI分配器を利用する場合は考え方が異なります。
HDMI分配器は4K（3840×2160）の映像を4つのフルHD映像へトリミングして出力する仕組みです。
つまり、2面しか使用しない場合でも3840×2160のキャンバスで制作し、そのうち上段2画面だけを使用するケースがあります。
同じ2面マルチでも表示機器によって最適な制作サイズが変わるため、
「何面か」よりも「何で表示するか」
を最初に確認することが重要です。

なぜ「田んぼの田」の字で制作するのか

マルチサイネージでは、
「4Kで制作してください。」
と言われることがあります。
しかし、単純に4Kだからという理由ではありません。
理由は表示機器が4K映像を4つのフルHD映像へ分割して出力しているためです。

一般的なHDMI分配器やマルチディスプレイ機能は、
入力された3840×2160（4K）の映像を、
1920×1080（フルHD）の映像へトリミングし、それぞれのディスプレイへ出力します。
つまり、
フルHDを4枚並べるとちょうど4Kサイズになります。
表示機器は4K映像を4つのフルHD領域へ切り出して表示しているため、制作データもその構成に合わせる必要があります。
その結果、制作するコンテンツも自然と「田んぼの田」の字のレイアウトになります。

この考え方を理解すると2面・3面・4面すべての制作方法が理解しやすくなります。

2面マルチサイネージの制作方法

2面マルチは使用する表示機器によって制作方法が異なります。

HDMI2出力対応STB・デイジーチェーンの場合

PANELIZEで採用しているHDMI2出力対応STBでは、2面マルチ専用の設定を行うことで、
3840×1080
のコンテンツを左右1920×1080ずつ切り出して表示できます。
デイジーチェーンでも同様の考え方で構成できるケースがあります。

HDMI分配器の場合

一方で、一般的なHDMI分配器を使用する場合は考え方が異なります。
HDMI分配器は4K映像を4分割して出力するため、
3840×2160
でコンテンツを制作します。
実際に表示するのは、
「田」の字レイアウトの上段2画面です。
下段は表示されません。
つまり、
同じ2面マルチでも、機器によって制作サイズが変わるということです。

3面マルチサイネージの制作方法

3面マルチも基本的な考え方は同じです。
コンテンツは
3840×2160
で制作します。
表示されるのは、

• 左上
• 右上
• 左下

の3画面です。
右下は使用しません。
制作会社へ依頼する際は、
「3画面だから横長の画像を作る」
ではなく、
3840×2160キャンバス内の3エリアを使用する
という認識で制作してもらう必要があります。

4面マルチサイネージの制作方法

4面マルチは最もシンプルです。
3840×2160のキャンバス全体を使用します。
つまり、

• 左上
• 右上
• 左下
• 右下

すべてが表示されます。
一般的なHDMI分配器を使用するマルチサイネージでは、この構成が最も多く採用されています。

コンテンツ制作ソフトに正解はありません

「マルチサイネージはAfter Effectsで制作するものですか？」
このようなご質問をいただくことがあります。
結論から言えば、使用するソフトに正解はありません。
制作会社やクリエイターによって、普段使用しているソフトは異なります。
例えば、

• Adobe Photoshop
• Adobe Illustrator
• Adobe After Effects
• Adobe Premiere Pro

などが代表的ですが、最終的に表示機器が要求するコンテンツを書き出せるのであれば、どのソフトを使用しても問題ありません。
静止画であればPhotoshopやIllustrator。
動画であればAfter EffectsやPremiere Pro。
このように使い分けられることが多くありますが、最も重要なのは使用するソフトではなく、正しいコンテンツサイズで制作することです。
近年のマルチサイネージでは、画面をまたぐアニメーションや映像演出を取り入れるケースが非常に多く、実際の現場では静止画よりも動画コンテンツが採用されることの方が多くなっています。

ベゼルを考慮したデザインが重要

マルチサイネージのコンテンツ制作で見落とされやすいポイントがベゼル（画面の枠）です。
数年前まではベゼルレスモニターを使用したマルチディスプレイが主流でした。
そのため人物やロゴ、タイトルなどが画面をまたぐデザインでも大きな違和感はありませんでした。
しかし現在ではコストや保守性を重視し、一般的な業務用ディスプレイをマルチ用途で使用するケースが増えています。
つまり、ベゼルがあることを前提にデザインする時代になっています。
例えば、

• タイトル
• 人物の顔
• 商品画像
• QRコード
• ロゴ

などをベゼルの位置へ配置してしまうと、
約20〜30mm程度の隙間が発生し、
文字は読みづらくなり画像は途中で切れてしまいます。
そのためPANELIZEではベゼルをまたぐ位置にはテキスト・人物・商品・ロゴ・QRコードなど重要な情報を配置しないことをおすすめします。
これはデザインの問題ではなく視認性を確保するための設計です。

縦設置の場合は考え方が変わる

最近では縦型ディスプレイを2台、3台、4台並べたマルチサイネージも増えています。
縦設置だからといって表示機器の分割方法が変わるわけではありません。
変わるのはコンテンツの制作方法です。
ディスプレイは基本的に横画面を基準として設計されています。
そのため、縦設置では各ディスプレイが90度回転した状態で表示されます。
つまりコンテンツもそれぞれの表示エリアが90度回転した状態で正しく表示されるように制作しなければなりません。
横設置用のコンテンツをそのまま流用できるケースは少なく、縦設置専用のレイアウトとして設計する必要があります。
「画面を縦にしただけだから大丈夫。」
この認識で制作を進めると、表示方向が合わず、コンテンツを作り直すケースも少なくありません。

よくある失敗① 1920×1080で制作してしまう

これは実際に起こるトラブルです。
マルチサイネージのコンテンツ制作を依頼した際、ごく稀に制作会社から通常のフルHDサイズ（1920×1080）でデータが納品されることがあります。
通常のデジタルサイネージであれば問題ありません。
しかし、3面・4面マルチサイネージでは、このデータをそのまま表示することはできません。
例えばHDMI分配器が3840×2160の映像を4分割する仕様だった場合、
1920×1080のコンテンツはさらに4分割されてしまいます。
その結果、1画面あたりに表示される映像サイズは約960×540（qHD相当）となり、画質は大きく低下します。
「コンテンツは作ったのに画質が悪い。」
実は原因はコンテンツではなく制作サイズが間違っていたというケースもあります。
これはコンテンツ会社のミスではなく、発注時に必要な制作サイズを共有できていなかったことが原因となるケースも少なくありません。

よくある失敗② 4K対応ではないSTBを使用してしまう

コンテンツを正しく制作しても再生機器が4K出力に対応していなければ意味がありません。
マルチサイネージでは3840×2160の映像を扱うケースが多いため、フルHD出力までしか対応していないSTBでは本来の解像度で表示できません。
PANELIZEでも通常の単画面サイネージで採用しているPANELIZEスティック型STBではなく、マルチサイネージでは4K出力対応のSTBを使用しています。
コンテンツ制作だけでなく再生機器の仕様まで合わせて設計することが重要です。

よくある失敗③ HDMI分配器とHDMIスプリッターを間違える

「HDMIが4つに分かれる機器だから同じですよね？」
実はこれは全く違います。
HDMIスプリッターは1つの映像を複数のディスプレイへそのまま複製して表示する機器です。
つまり、
4台すべてに同じ映像が表示されます。
一方、マルチサイネージ用のHDMI分配器は、
4K映像を4つのフルHD映像へ分割しそれぞれ異なるエリアを表示します。
名前が似ているため混同されることがありますが用途はまったく異なります。
購入前にはマルチディスプレイ対応製品であることを必ず確認してください。



PowerPointで制作できるのは静止画のみです

PowerPointは多くの企業で利用されているため、マルチサイネージのコンテンツ制作にも利用できないかと検討されることがあります。
結論から言えば、PowerPointで制作できるのは静止画コンテンツです。
JPEGやPNGとして書き出す静止画であればマルチサイネージ用コンテンツとして利用できます。
一方、動画コンテンツや画面をまたぐアニメーションを制作する場合は、PowerPointではなくAfter EffectsやPremiere Proなどの映像編集ソフトを使用するのが一般的です。
ただしPowerPointで静止画を制作する場合も、通常のプレゼンテーション資料を作る感覚とは異なります。

3面・4面マルチの場合

PowerPointのスライドサイズを16:9に設定します。
その後スライド全体を「田んぼの田」の字になるよう、4つのエリアへ正確に分割します。
それぞれのエリアへ16:9サイズの画像を1pxのずれもないように配置します。
完成したらスライド全体をJPEGまたはPNGで保存します。
これでマルチサイネージ用の静止画コンテンツとして利用できます。

2面マルチの場合

2面マルチではスライドサイズを16:4.5に設定します。
スライド中央で左右を正確に分割しそれぞれへ16:9の画像を配置します。
こちらも最後にJPEGまたはPNGで保存すれば完成です。

コンテンツを分割しているのは誰？

「制作会社が4枚の画像を作っているんですよね？」
このように思われることがありますが、実際は少し違います。
一般的なマルチサイネージでは、
制作会社は1枚のコンテンツを制作するだけです。
例えば、
3840×2160のコンテンツを制作した場合そのデータを4枚へ切り分けて納品するわけではありません。
実際に映像を分割しているのは、

• HDMI分配器
• HDMIデイジーチェーン
• マルチ表示対応STB
• マルチ表示機能を搭載したディスプレイ

などの表示機器です。
つまり、
コンテンツは1枚。
表示機器がリアルタイムで必要なエリアだけを切り出して表示しています。
そのため、コンテンツ制作会社が分割方法まで意識する必要はありません。
重要なのは、
「どの機器で表示するのか。」
その仕様に合わせたサイズでコンテンツを制作することです。

まとめ

マルチサイネージのコンテンツ制作は単純に横長や4Kサイズで制作すればよいものではありません。
重要なのは、

• どの機器で表示するのか
• どのように映像を分割するのか
• ベゼルを考慮したレイアウトになっているか
• 将来の更新方法まで考えられているか

という「設計」です。
コンテンツはあとから作り直すことができます。
しかし、表示方式や運用方法を後から変更するには大きな手間やコストが発生します。
そのため、マルチサイネージを導入する際はコンテンツ制作だけでなく、表示機器や運用方法まで含めて設計することが重要です。
マルチサイネージは「表示できること」と「運用できること」は別の話です。
PANELIZEでは導入時だけでなくコンテンツ更新や将来の運用まで見据えたマルチサイネージの設計をご提案しています。
